产品概述

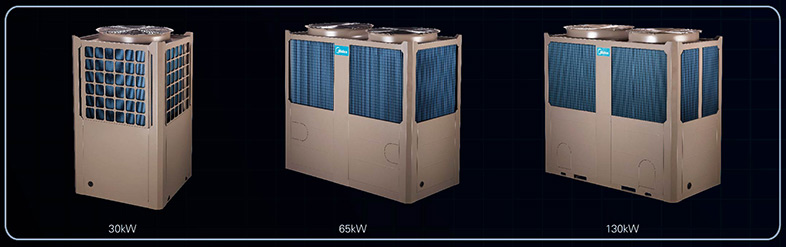

风冷热泵模块机空调是以空气为冷热源，水作为传热介质的中央空调机组。该机组可与风机盘管、空调箱等一起组成集中式空气调节系统，实现夏季制冷、冬季采暖。H系列美的模块机空调采用模块化设计，基准模块包括30kW、65kW、130kW，最多可并联1 6台模块，形成30kW～2080kW范围内的组合产品。

该机组广泛适用于新建和改建的大小工业与民用建筑工程、对运行噪音和周围环境有较高要求、缺水或不便安装冷却塔的场所。特别适用于宾馆、酒店餐厅、超市、商场、写字楼、影剧院、厂房等各类建筑物。

八大核心优势

精湛设计

高效节能

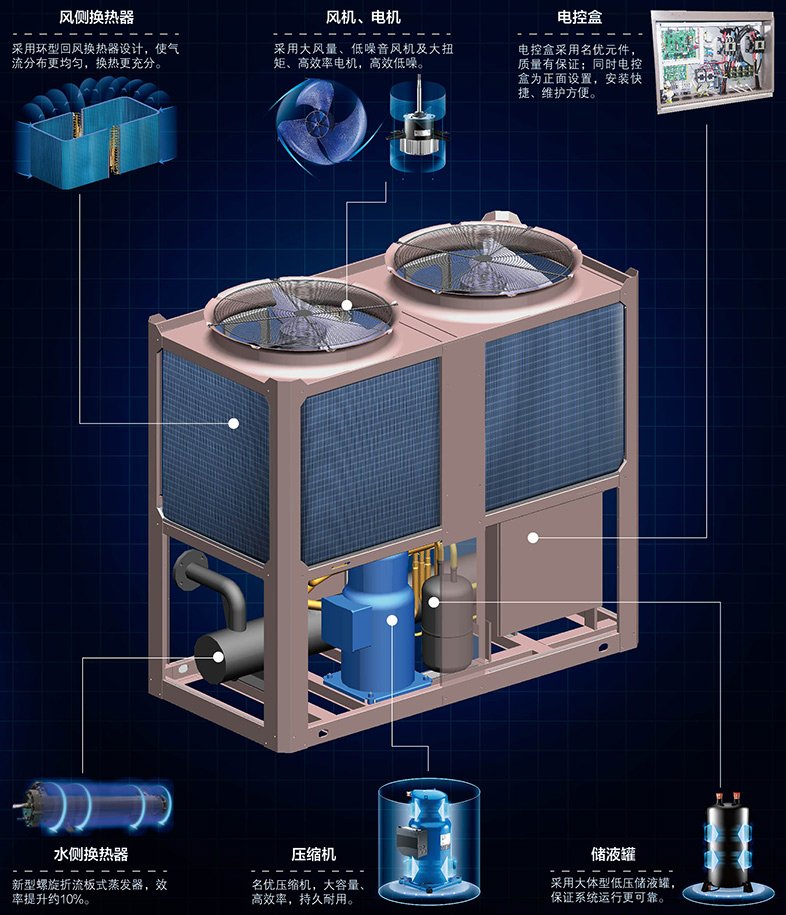

一、名优核心部件，成就节能典范

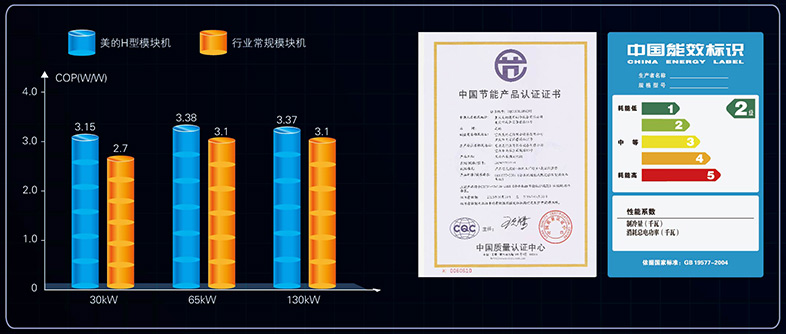

H系列美的模块机空调集国际知名品牌的高效压缩机、新一代高效换热系统、高精度电子膨胀阀等名优部件于一体，造就全系列机组COP均达到国家二级能效指标，获得国家节能产品认证。

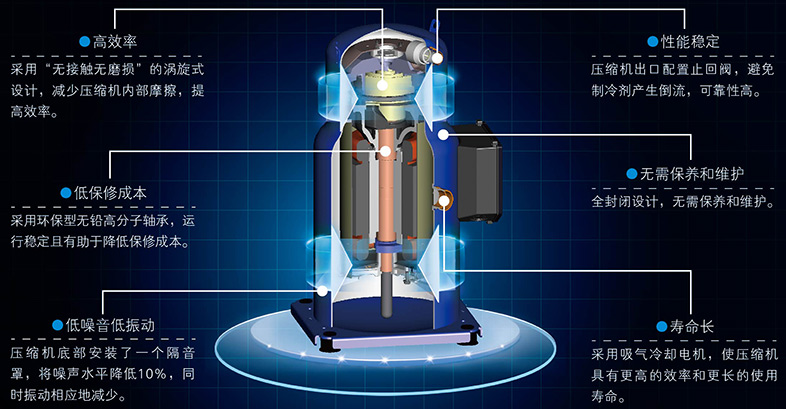

二、全封闭涡旋式压缩机技术，动力更强劲

三、高效换热器，大幅度提升换热效率

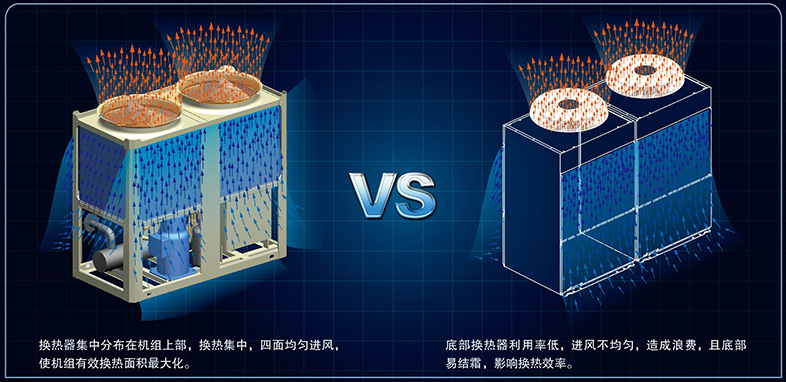

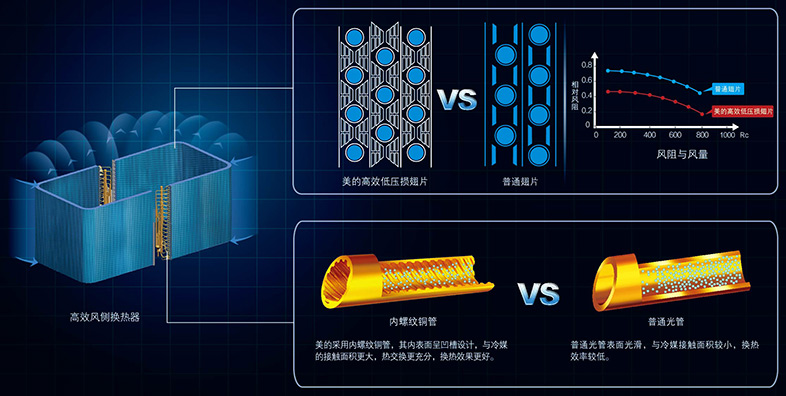

1、高效风侧换热器

换热器根据专业的温度场模拟计算，创新设计环形回风，进风面积加大，换热有效面积增加，换热效果显著，而且冬季机组底部不易结霜。

采用先进的梯形内螺纹管和亲水铝箔设计，换热效率提升30%，在保证运行可靠稳定的基础上，提升运行效率。

2、高效水侧换热器

美的模块机采用螺旋折流板壳管式换热器，提高换热系数，强化换热，螺旋折流板壳管式换热器比普通壳管式换热器效率提高10%。

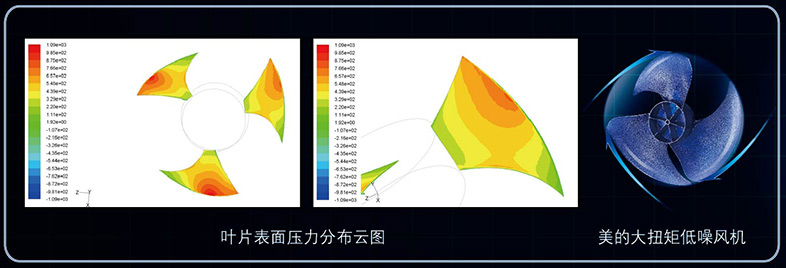

四、高效率低噪音风机风叶，匹配电机最佳工作转速

通过CFD优化设计，改善空气侧换热效果，使机组在单位时间内有更多的空气与换热器进行热量交换，保证冷凝温度。优化设计后的风轮，匹配电机最佳工作转速，气流噪音更低，机组的音质舒适柔和。

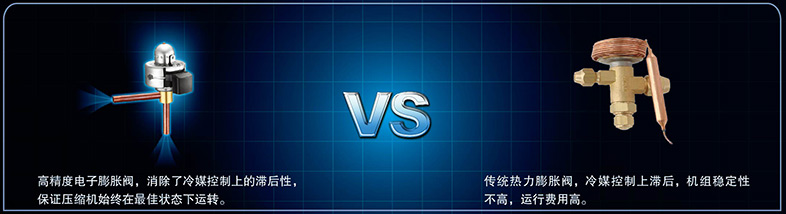

五、高精度电子膨胀阀，控温更精准

选用电子膨胀阀作为冷媒精细控制部件，电子膨胀阀从全闭到全开状态其用时仅需几秒钟，反应和动作速度快，不存在静态过热度现象，可实现轻载启动，减少停机中的热损失，提高机组稳定可靠性，降低机组运行费用。

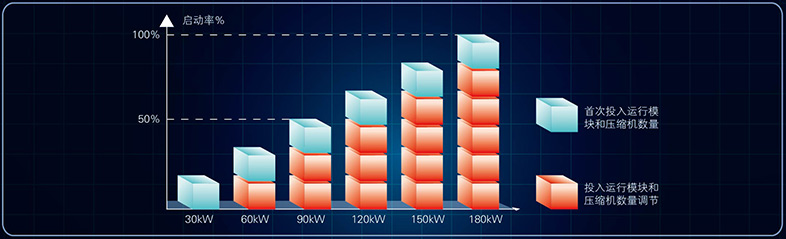

六、先进能调控制技术，实现能量按需输出

采用先进的能调控制技术，控制系统内模块及单元模块内压缩机的开启数量，从而按照实际需求输出能量。

绿色环保

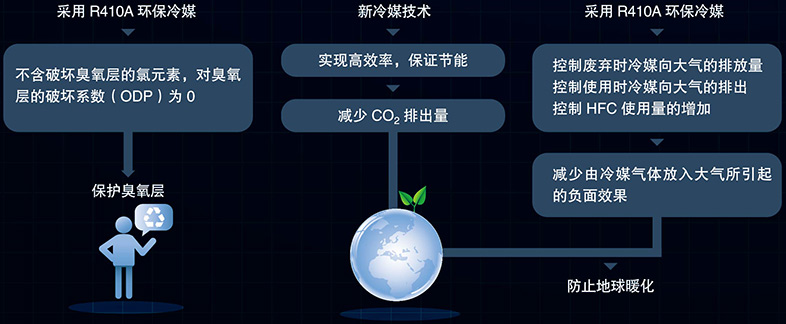

采用新型环保制冷剂R410A，制冷效率更高。另外，R410A环保冷媒不含破坏臭氧层的氯元素，对臭氧层的破坏系数(ODP)为0，并且有效减少CO2的排放。

稳定可靠

一、热气旁通专利技术，制热技高一筹

采用专利性技术--热气旁通技术，更好地提高机组制热工况的安全性和稳定性，扩展制热工况的运行范围(专利号：201320166600.60)。

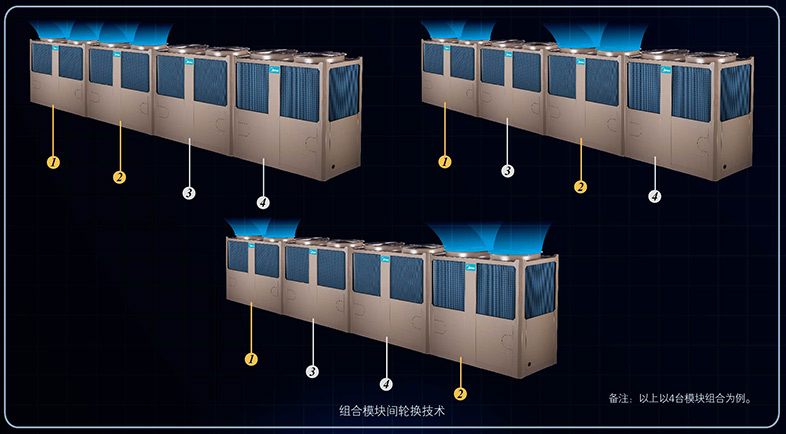

二、模块化轮换运转技术

机组根据系统使用负荷情况，轮换设置优先开启的模块机空调，平衡分配每台模块机空调的运行时间，大大提高了机组的可靠性和使用寿命。

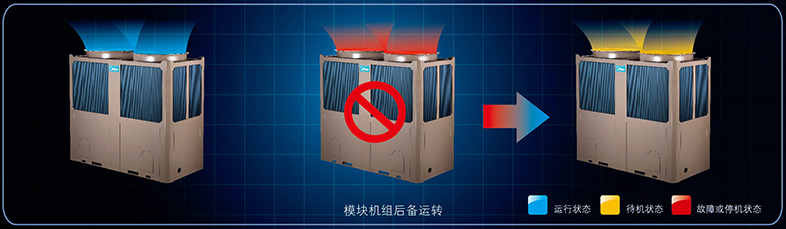

三、模块化后备运转技术

机组特有的后备运转技术，采用单模块多系统设计，使同一套系统中不同模块之间互为备用，在紧急情况下，就算有一台或多台压缩机或模块机空调出现故障，保证系统继续运行。

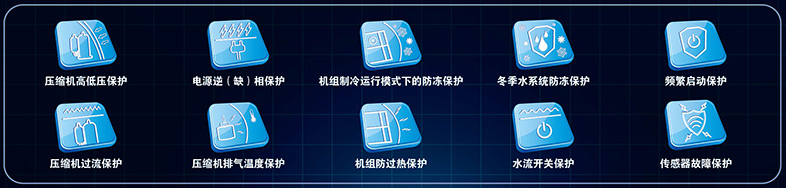

四、多重保护功能，保证系统运行安全

采用模块化结构，机组分级启动，减少机组启动电流对电网的冲击。机组自带高低压开关、防冻保护装置、流量控制器、过载保护装置、电源相序保护装置等，并配有运行控制装置，出现故障时，控制器进行实时自动报警。

五、宽广的使用范围，运行无忧

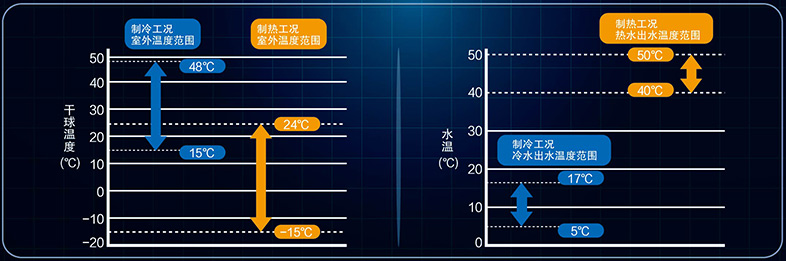

机组具有十分宽广的使用范围，可以在-15～48摄氏度室外温度下稳定运行。

安装便捷

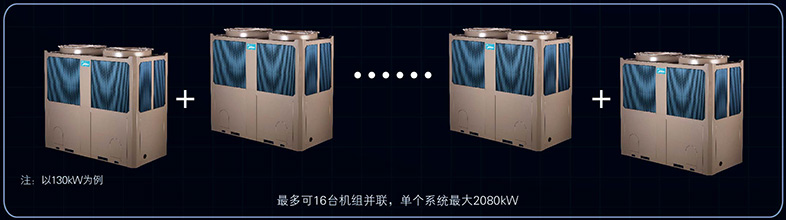

一、 模块化设计，安装更加灵活

美的模块机空调不同容量规格的单元模块可自由组合，最大可实行16台并联，兼容性、扩展性强。用户根据安装现场的场地特点，可以选择多种组合连接方式，实现1～1 6台模块并联使用，最大冷量高达2080kW，充分满足不同的需求。同一系统的风冷模块机空调分级启动，均衡运转，减少机组启动电流对电网的冲击。

智能控制

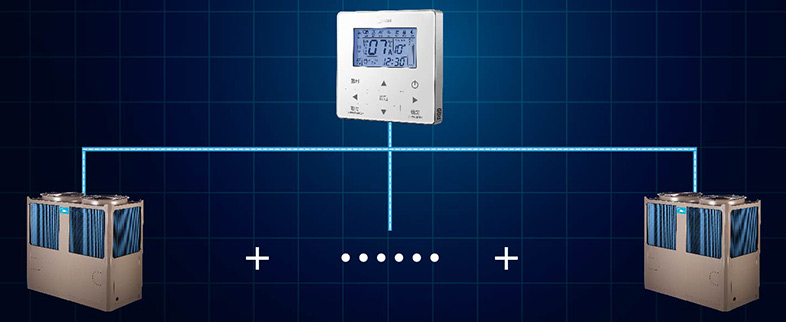

二、全新触摸式线控器，轻松掌控系统

先进的智能控制系统，彰显人性化单个线控器最多可对16台模块机空调实现集中控制，管理机组的启停顺序，同时用户通过线控器能够及时了解机组的运行壮况和故障壮态。

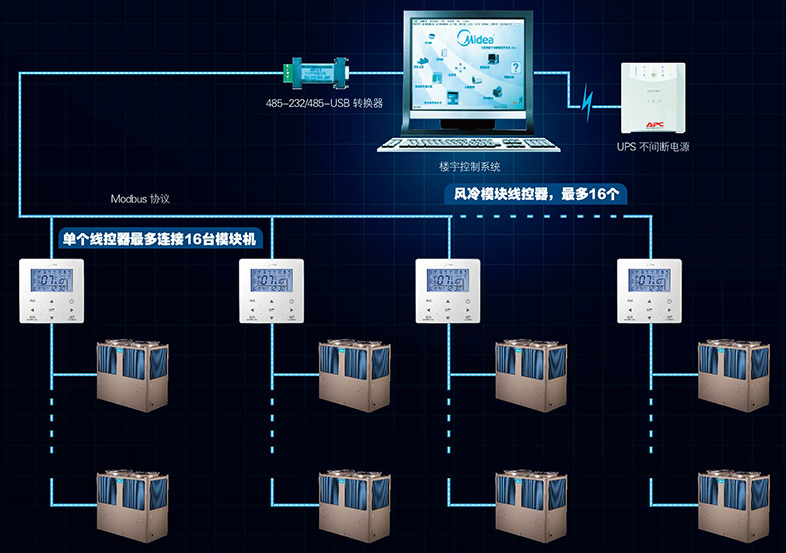

三、楼宇智能控制，提高管理可靠性

Modbus是一个开放的协议，使用非常广泛，尤其在BMS楼宇控制系统。美的模块机空调通过该协议接入BMS系统，实现多达256台风冷模块的远程控制。
