风机盘管简介

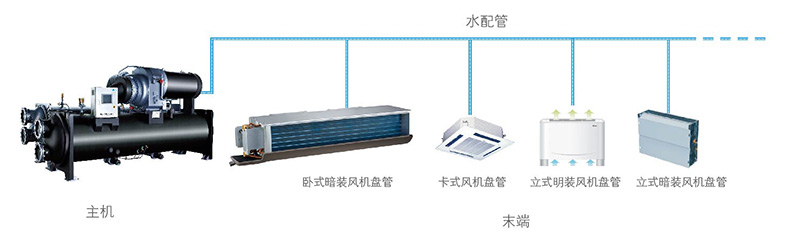

风机盘管空调是大型中央空调系统的末端，是一种将风机和换热器组装在起的空调装置，安装在空调房间内，利用冷源或热源供应的冷(热)水，向空调房间送进冷风或热风。

美的风机盘管空调有：卧式暗装风机盘管、立式明装风机盘管、立式暗装风机盘管、卡式风机盘管四大系列，风量范围为340m3/h到2380m3/h，有高、中、低档三档风量可选。还可提供更多差异化选择(如温控器、三速开关等)，更全面的满足用户对性能参数、空气品质、安装维护、运行保养等多方面的需求。

卧式暗装风机盘管

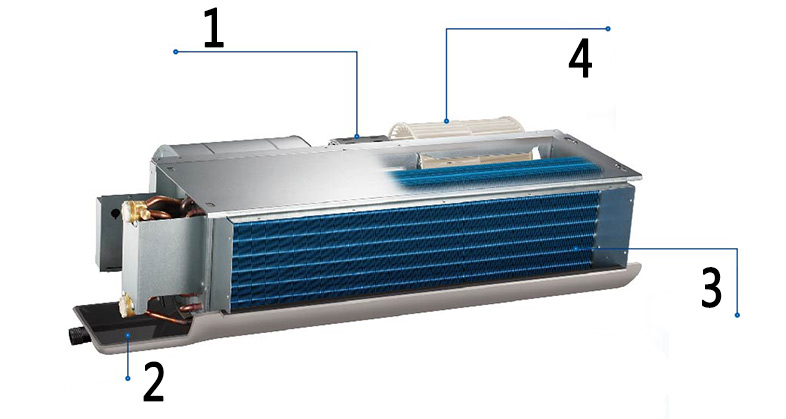

一、卧式暗装风机盘管的结构图

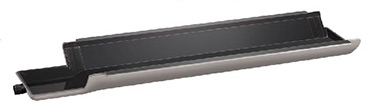

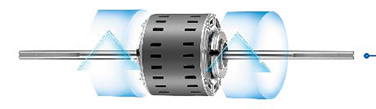

1、高效电机 高效节能，运转强劲、平稳、静音	2、新V型接水盘 表面多重防锈处理，排水顺畅。

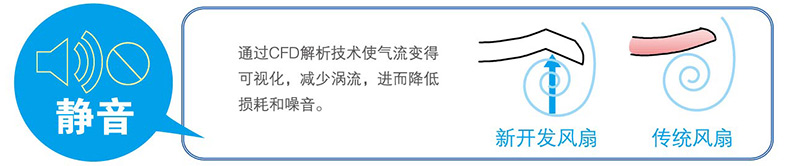

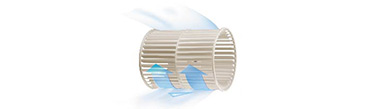

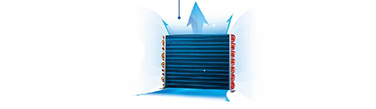

3、高效换热器 脱脂、防污、防腐、亲水性强，有效提升热交换效率。	4、离心风轮 轴向进风，通过旋转形成一定的风压，叶片面积小、数量多，出风均匀，噪音低。

二、精巧机身，带来更好空调体验

卧式暗装美的风机盘管轻巧美观，结构紧凑，超薄设计，可以安装在狭小的天花板内，如酒店客房、餐厅、          KTV、商铺等，给用户带来与众不同的中央空调享受。

三、高效节能，省电更出色

热交换器采用高效换热翅片和优质薄壁紫铜管，配以大风量、低噪音风机强化传热，使机组发挥最大的传热效能。

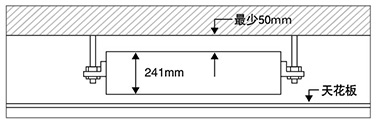

四、超薄设计，最薄机身仅241mm 美的卧式暗装风机盘管采用超薄机身设计，最薄机身仅241mm，可以在狭小的空间隐藏安装，大大减少安装空间，只露出回风口和出风口，完美融入装修风格。

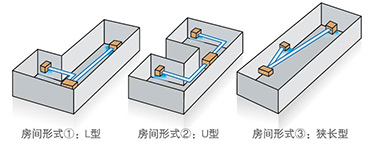

五、因地制宜，满足不同房型结构 1、可根据安装现场风管的连接长度，轻松通过转换接插件对室内机静压进行调整，从而达到理想的空调效果。 2、根据房间形式，送风方式可实现灵活布置。

六、宁静舒适，营造优质环境

美的风机盘管空调采用优质离心风轮配合低噪音高效风机，利用先进的技术，对机组风机风叶进行优化设计，确保机组在高静压、大风量运行状态下产生较小的噪音，营造舒适环境。

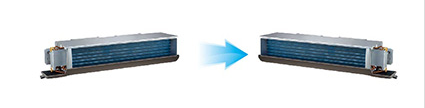

七、安装灵活，左右接管可选 用户可自行改装变换接管方向，安装灵活。多种差异化选择，满足不同用户的要求。

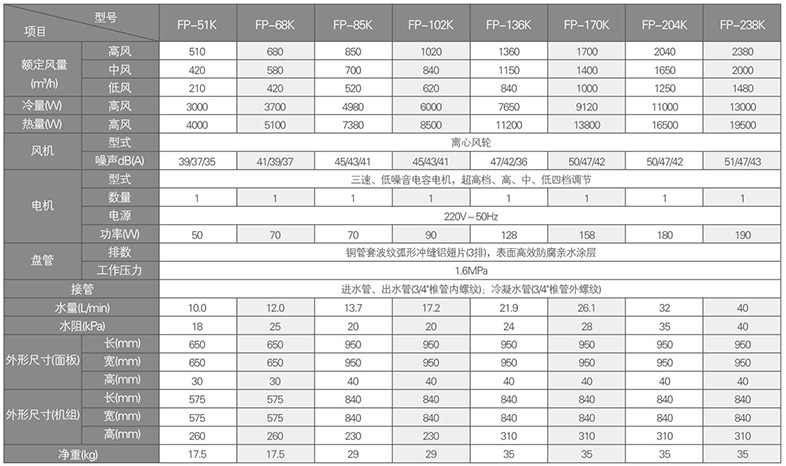

八、卧式暗装风机盘管参数

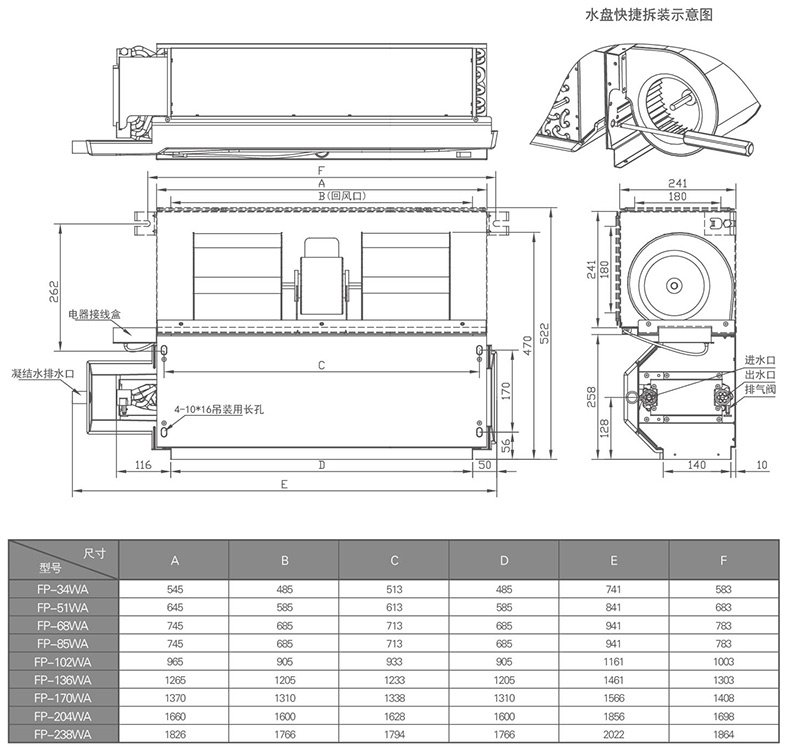

九、美的卧式暗装风机盘管尺寸

美的卡式风机盘管

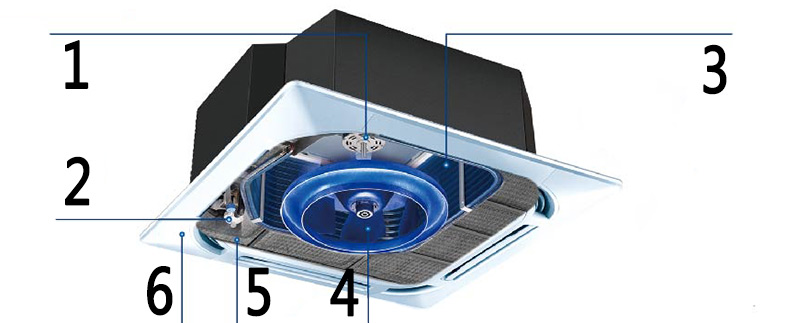

一、卡式风机盘管的结构图

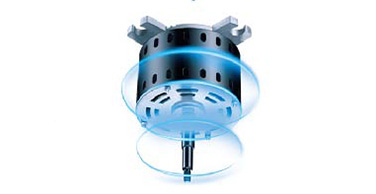

1、高效电机 运行高效、平稳、低噪音，运行寿命长久	2、高扬程排水泵 卡式风机盘管标配先进的高扬程冷凝水泵，可将室内机制冷时产生的冷凝水提升至1200mm，排水更顺畅。

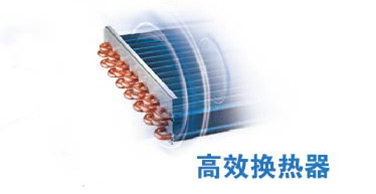

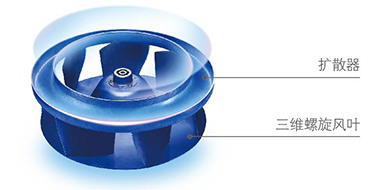

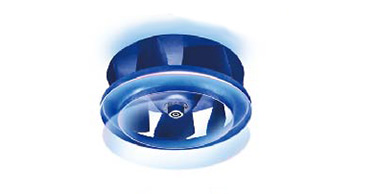

3、高效换热器 采用新一代亲水铝箔精制而成，具有脱脂、防污、防腐、亲水性强等优势，保证热交换持久高效。	4、静音三维螺旋风轮 卡式风机盘管采用科技领先的三维螺旋叶设计，在减少室内送风阻力的同时，更完好实现了整机运行低噪音。

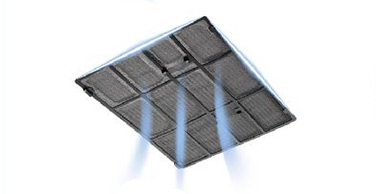

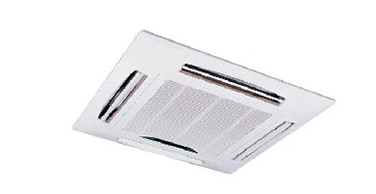

5、长效过滤网 有效过滤空气中灰尘、颗粒，保持健康、新鲜的空气。	6、四面出风面板 卡式美的风机盘管独创"四面出风"设计，使出风面板的送风呈360度圈型扩散，不留死角、均匀舒适。

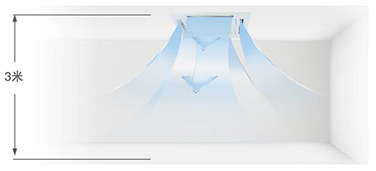

二、人性化设计，轻松享受360度全方位送风

美的卡式风机盘管适合空间较大并且可以做全面吊顶的大型空间场所。四面广角送风，使气流均匀送到房间各个角落，轻松享受360度全面送风。满足商场、酒店大厅、宴会厅、医院、办公楼等大型场所。

三、多方向送风 时尚舒适 外观时尚，与使用环境融为体，带来时尚的装饰效果和全方位的大空间舒适体验。独有四面送风优势，柔和气流可以到达每个角落，营造舒适温度享受。

四、柔和送风，宁静高效 低噪音电机与优化设计的三维立体离心风扇的结合，经平衡检测，完美地实现整机运行低噪音，尽享舒适生活。

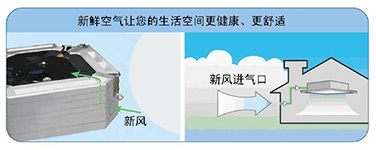

五、新风换气，清新健康 卡式美的风机盘管独有的新风换气设计，可引入室外的清新空，随时带来舒爽新风，使室内空气保持良好品质。

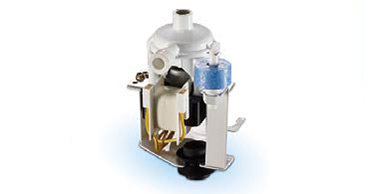

六、内置冷凝水提升泵，排水顺畅 卡式风机盘管空调内量扬程为1200mm的冷凝水提升水泵，方便配合现场实际情况，排放空调冷凝水。

七、美的卡式风机盘管参数

立式明装、立式暗装风机盘管

一、简洁大方，时尚美观

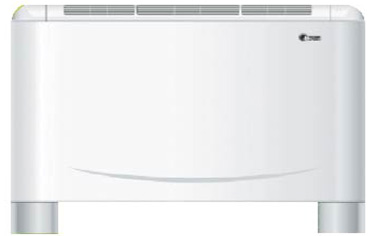

美的立式明装风机盘管采用轻巧化设计，特别适合已装修工程及不做吊顶的简约商业场所，安装方式灵活。外壳无螺钉外露，外观精美，简洁大方，完美融入装修风格。

二、多样款式可选

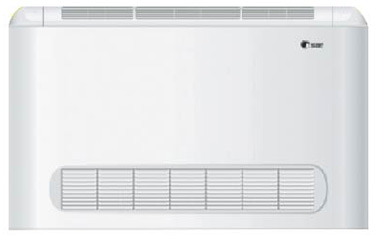

立式明装美的风机盘管可根据不同的使用场所及客户自己的喜好或装修风格来选择不同风格机型。

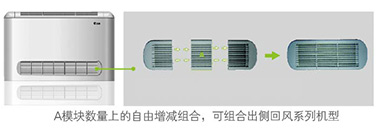

立式明装风机盘管侧回风A系列外观设计特点是顶上有变化的曲面，将下方钣金面和顶上出风口的塑料面柔和地结合在起，使得整体柔和优美。	立式明装风机盘管下回风B系列外观设计特点是在钣金正面做个弧形渐消压痕，即加强了钣金件表面强度，又为前面板艺术造型，使得更加美观。

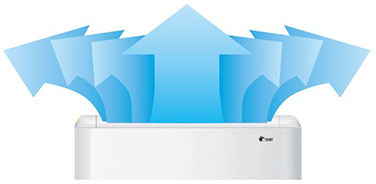

三、环绕立体送风，范围更宽广美观 出风口导风条为活动设计，可灵活调节出风方向，实现环绕立体送风，宽广的送风范围，有效避免直吹而导致室内温度不均，让人体感觉更舒适，营造全嘶舒适的清新体验。

四、灵活设计，安装方便

立式暗装风机盘管空调安装存窗台下，节省空间。用户可根据自己喜好装修房间，尽显高品位，既舒适又美观。

六、立式明装（暗装）风机盘管参数

七、立式明装（暗装）风机盘管尺寸

安装与维护

一、为保证机组顺利安装和运转，请在机组就位安装时注意下列事项：

●检查是否有足够的安装、检修空间；

●确认管路和电器接线的位置；

●检查吊装结构，机组的吊装点应紧固且需要有足够的强度以承受机组重量及运行时的振动；

●确保机组安装的水平，否则，可能引起凝结水外溢；

●机组安装时防止杂物进入风机叶轮，电机和换热器，同时保证排水端较另端至少低3-5mm，以确保冷凝水排出；

●机组所连接的风管长度是否与机外静压吻合，以免风量过大产生异常噪声或风量不足造成性能下降；

●机组安装时，严禁手执风机叶轮、蜗壳搬运机组。

●水系统需要安装过滤器，以免脏堵设备盘管。

二、初次运行前，请清除水盘内、风机蜗壳内及盘管周围异物，检查水管和电线等各安装点，确保无误，使用三速开关调节，最好从高档启动再进行其它档次选择。

三、初次运行前，应先关闭设备进出水阀门，清洗冷冻水管道系统后，再开启设备进出水阀门。

四、初次运行前，需将回水管上的放气阀打开，排尽盘管及管路内的空气。

五、机组供冷时，冷冻水温不应低于5℃，供热时热水水温不应高于80℃，且要求水质清洁软化。

六、冬天调试设备若未马上投入使用，则调试完后必须做好系统防冻措施(例如将系统内的冷冻水排空或在冷冻水中加入防冻液等)，以免因管内结冰冻坏设备。

七、风机盘管换热器应定期清洗，保持清洁，如有过滤网也要定期清洗，确保回风通畅。机组停止使用时应使盘管充满水，以减少管路锈蚀。冬季应采取防冻措施，以防管路冻裂。
